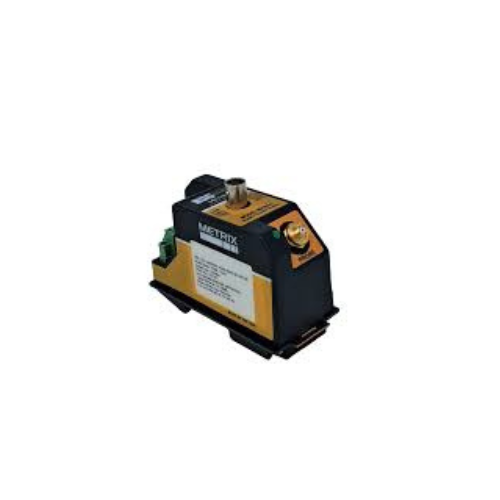

MX2034-11-01-05-05-01-023-00 Proximity Sensor Metrix Việt Nam

1. Giới thiệu chung

• Model: MX2034-11-01-05-05-01-023-00

• Loại cảm biến: Eddy current proximity probe

• Hãng: Metrix.

• Chức năng: đo khoảng cách rất nhỏ giữa đầu dò và bề mặt kim loại (shaft)

• Ứng dụng: đo rung động trục, vị trí trục, shaft displacement

2. Nguyên lý hoạt động

Cảm biến sử dụng dòng điện xoáy (eddy current):

1. Đầu dò phát ra từ trường cao tần.

2. Khi đầu dò gần bề mặt kim loại của trục quay, dòng điện xoáy sinh ra.

3. Khoảng cách thay đổi → tín hiệu điện thay đổi.

4. Bộ Proximitor chuyển đổi thành tín hiệu analog (thường 4–20 mA hoặc mV).

Nhờ vậy hệ thống có thể đo được rung động và dịch chuyển cực nhỏ của trục máy.

3. Thông số kỹ thuật điển hình (dòng MX2034)

Thông số cụ thể phụ thuộc cấu hình mã:

• Đường kính đầu dò: thường 5 mm hoặc 8 mm

• Khoảng đo: khoảng 0 – 2 mm

• Độ tuyến tính: ±1%

• Dải nhiệt độ: −35°C đến +120°C

• Tín hiệu đầu ra: thường 200 mV/mil hoặc 4–20 mA qua proximitor
