LA-3942 Máy phân tích logic PowerIntegrator II 4 GByte Lauterbach

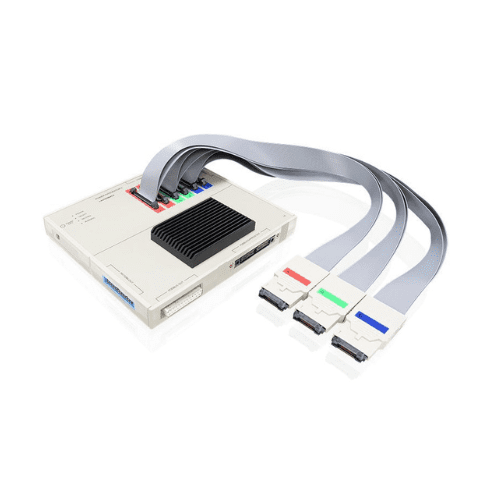

LA-3942 PowerIntegrator II Logic Analyzer 4 GByte là mô-đun máy phân tích logic/bus (Logic Analyzer) cao cấp của Lauterbach, được thiết kế để ghi và phân tích các tín hiệu số digital và timing trong hệ thống nhúng.

Đây là công cụ phân tích tín hiệu tốc độ cao, tích hợp sâu với hệ thống debug TRACE32 để hỗ trợ phát triển, gỡ lỗi và kiểm thử các hệ thống phức tạp.

Tính năng chính

• Bộ nhớ lớn: 4 GByte dành cho việc ghi dữ liệu logic trong thời gian dài giúp thu thập tập dữ liệu lớn.

• Ghi tín hiệu số & bus: Ghi lại các tín hiệu digital hoặc analog qua probe phù hợp.

• Tốc độ phân tích cao:

  • Chế độ state: tới 200 MHz (DDR)

  • Chế độ timing: tới 250 MHz (lên tới 500 MHz sao chép theo yêu cầu).

• Ghi không gián đoạn & timestamp chính xác: Ghi transient, timestamp 48 bit, trigger, filter và trigger delay.

• Kết nối linh hoạt: Là extension gắn với các base module PowerDebug như X51, X50, PRO hoặc PowerDebug II.

Ứng dụng tiêu biểu

• Phân tích bus truyền dữ liệu tốc độ cao trên board mẫu

• Debug các tín hiệu timing, giao thức nối tiếp và các sự kiện logic phức tạp

• Thu thập dữ liệu logic trong thời gian dài để tìm nguyên nhân lỗi tiềm ẩn

• Kết hợp với trace, debug và phân tích phần mềm trong quy trình phát triển hệ thống nhúng

LIST CODE

Available probes:
LA-7945 Standard Probe (17 digital single-ended signals)
LA-7944 Mictor Probe (34 digital single-ended signals)
LA-7946 Samtec Probe (34 digital single-ended signals)
LA-7947 Mictor Differential Probe (17 digital differential signals)
LA-7954 Mictor Probe with differential clock (32 se + 1 diff signal)
LA-7958 Samtec Probe with differential clock (32 se + 1 diff signal)
LA-7961 USB2 Probe
LA-7943 DigRF Probe Set
LA-7949 Analog Probe
