MH-Series MTS Sensor Việt Nam – Cảm biến vị trí Temposonics® MH-Series MTS Sensor Việt Nam
MH-Series MTS Sensor Việt Nam
MTS Sensor Công nghệ cốt lõi của Temposonics ® dựa trên nguyên lý vật lý của từ tính . Với công nghệ đo không tiếp xúc này, người dùng có thể dựa vào phản hồi vị trí và vận tốc của các bộ phận chuyển động trong máy móc, giúp tăng năng suất và độ an toàn . ANS là đơn vị phân phối chính hãng các sản phẩm của MTS Sensor và còn rất rất nhiều sản phẩm về tự động hóa giải pháp từ các nhà sản xuất lớn trên thế giới
các sản phẩm có thể bạn quan tâm
Cảm biến vị trí tuyến tính, tuyệt đối do MTS Sensors cung cấp dựa trên công nghệ từ tính Temposonics® độc quyền của công ty, có thể xác định vị trí với mức độ chính xác và mạnh mẽ. Mỗi cảm biến vị trí Temposonics® bao gồm một ống dẫn sóng sắt từ, một nam châm định vị, một bộ chuyển đổi xung biến dạng và thiết bị điện tử hỗ trợ. Nam châm, được kết nối với vật thể đang chuyển động trong ứng dụng, tạo ra từ trường tại vị trí của nó trên ống dẫn sóng. Một xung dòng điện ngắn được áp dụng cho ống dẫn sóng. Điều này tạo ra từ trường hướng tâm tạm thời và biến dạng xoắn trên ống dẫn sóng. Tương tác nhất thời của từ trường giải phóng một xung biến dạng xoắn lan truyền theo chiều dài của ống dẫn sóng. Khi sóng siêu âm đến cuối ống dẫn sóng, nó sẽ được chuyển thành tín hiệu điện. Vì tốc độ của sóng siêu âm trong ống dẫn sóng được biết chính xác, thời gian cần thiết để nhận tín hiệu trở lại có thể được chuyển đổi thành phép đo vị trí tuyến tính với cả độ chính xác và độ lặp lại cao. Công nghệ Temposonics®, dựa trên ma sát từ tính, không phụ thuộc vào các bộ phận chuyển động và không tiếp xúc với ứng suất cơ học. Do đó, các cảm biến có tuổi thọ cao hơn đáng kể và độ tin cậy cao hơn nhiều khi so sánh với các công nghệ khác, ngay cả trong điều kiện làm việc khắc nghiệt. Hơn nữa, vì đầu ra từ các cảm biến với công nghệ Temposonics® tương ứng với một vị trí tuyệt đối, thay vì một giá trị tương đối, nên không cần phải hiệu chỉnh lại các cảm biến.
I giới thiệu Cảm biến vị trí từ tính MH-Series MTS Sensor Việt Nam
a) ứng dụng chính:

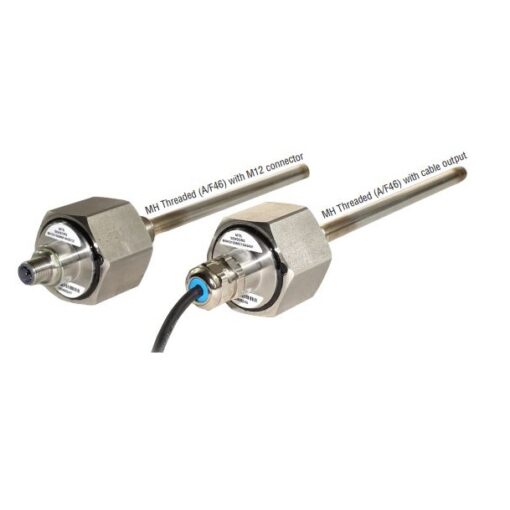

Temposonics® MH-Series model MH Cảm biến vị trí từ tính có ren đo vị trí tuyệt đối của xi lanh thủy lực cho máy móc di động.
- Được thiết kế để gắn bên ngoài trên các ứng dụng di động
- Cảm biến vị trí có hệ thống đầu nối M12 độc quyền để kích hoạt IP69K
- Đầu ra: Analog, CANbus
MH X XXXXM XXXX 3XXX
a b c d e
a Sensor model
M H Rod
c Stroke range (mm)
0050…2500 mm (in 5 mm steps)
b Form factor
G Threaded port M18×1.5, rod Ø 10 mm, M8 plug (male)
K Threaded port M18×1.5, rod Ø 10 mm, M6 plug (female)
P Threaded port M18×1.5, rod Ø 7 mm, flat plug
T Threaded port M18×1.5, rod Ø 10 mm, flat plug
d Electrical wiring
M12 connector (VDC – GND – SIG)
M 0 0 E 4 pin (2-3-4)
M 0 0 G 4 pin (1-3-4)
M 0 0 H 4 pin (1-3-2)
Cable output
C 0 3 A 300 mm pigtailed wire termination
C 0 5 A 500 mm pigtailed wire termination
C 1 0 A 1000 mm pigtailed wire termination
C 2 0 A 2000 mm pigtailed wire termination
C 3 0 A 3000 mm pigtailed wire termination
C 5 0 A 5000 mm pigtailed wire termination
DELIVERY
Position sensor,
O-ring
Accessories have to be ordered
separately.
Operation manuals & software are available at:
www.mtssensors.com
e Supply voltage
3 +12/ 24 VDC (8…32 VDC)
f Output
V 1 1 0.25…4.75 VDC
V 1 2 0.5…4.5 VDC
V 1 3 4.75…0.25 VDC
V 1 4 4.5…0.5 VDC
A 0 1 4…20 mA
A 0 4 20…4 mA
Đặt điểm kĩ thuật :
Measured value Position
Output Analog (Voltage / Current)
Resolution ±0.1 mm
Stroke length 50…2500 mm
Rod 7 mm / 10 mm
EMC 2009/64/EG Road vehicles
2009/19/EG Agricultural and Forest machines
ISO 14982 Emissions/Immunity
ISO 7637-1/2 Transient Impulses
ISO / TR 10605 Electrostatic Discharge (E.S.D.)
Connection type M12 connector (IP69K with mating M12 connector) or cable output (IP69K)
Operating voltage 12 / 24 VDC (8…32 VDC)
___________________________________________________________
ANS là đại lý MTS Sensor tại Vietnam.
Mọi nhu cầu vui lòng liên hệ với chúng tôi để được hỗ trợ tốt nhất
